単心(コア直視型)融着接続機 TYPE-72C

[メーカー] 住友電工

概要

特長



融着接続時間約5秒の接続 、加熱補強時間約9秒の高速化を実現

  • タッチパネルと直感的なGUIで簡単操作
  • ユニバーサルファイバクランプ(特許5470661)を搭載(0.25mm/0.9mm tight buffer/0.9mm loose bufferに対応)
  • 開閉方式可変型デュアルヒータを搭載(特許4752730)
  • 前後2方向の融着作業に対応。メカチャックホルダ
  • ヘルプ動画機能
  • 耐環境性能を向上:衝撃試験:76cm5面落下、防水試験:IPx2等級、粉塵試験:IP5x等級
  • ファイバホルダの装着により、融着型現地組立コネクタ(2018カタログ P.48参照)の組立やドロップケーブルの接続が可能です
  • 自動放電補正機能搭載

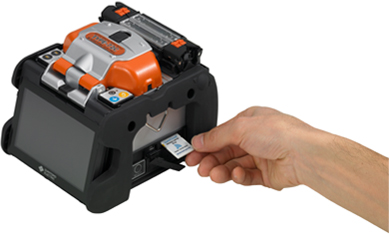

  • インターネット経由で最新ソフト変更、リモート保守サポート機能を搭載
詳細

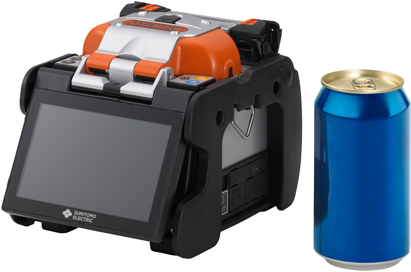

 コンパクト、軽量かつ高速
  • 300接続・ヒートサイクル、バッテリー付き2.2kg
  • SMクイックモードで5秒の高速接続
  • 熱収縮時間を9秒に短縮

融着、TYPE-72C、住友電工

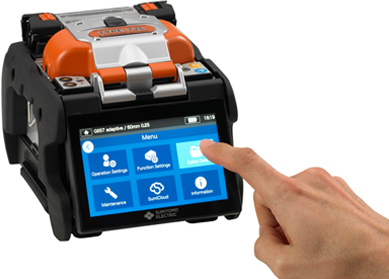

 ​​​​​​​新型タッチパネルとユーザーインターフェース
  • ワイド、高解像度のタッチパネル
  • 5インチ タッチスクリーンカラーLCDディスプレイ
  • スマートフォンのような簡単操作

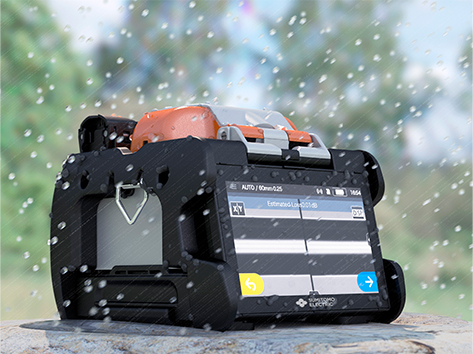

 ​​​​​​​環境耐久性の向上
  • IPx2防水保護
    IPx2等級 : IEC 60529 で規定された水の侵入に対する保護等級。鉛直から15度以内から滴下する水に対して保護される性能
  • IP5x防塵保護
    IP5x等級 : IEC 60529 で規定された個体の侵入に対する保護等級。正常な動作や安全性を阻害するような粉塵の侵入に対して保護される性能
  • 50℃で融着接続可能
  • 高度6000mまで作業可能
  • 5方向、76cm落下保証に短縮

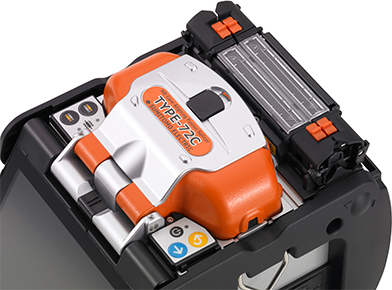

 ​​​​​​​フレキシブルクランプ付き前後両開き機構
  • 独立機構
  • 初回ヒート9秒
  • より生産的
  • プログラマブル
  • ユーザー選択可能なクランブル動作


 ​​​​​​​コンパクト、軽量かつ高速
  • 300接続、ヒートサイクル、バッテリー付き2.2kg
  • SMクイックモードで5秒の高速接続
  • 熱収縮時間を9秒に短縮


 ​​​​​​​新型タッチパネルとユーザーインターフェース
  • ワイド、高解像度のタッチパネル
  • 5インチタッチスクリーンカラーLCDディスプレイ
  • スマートフォンのような簡単操作

TYPE-70C インストラクションビデオ

標準構成品/本体オプション

img-features08.jpg img-features09.jpg

仕様




仕様詳細については、住友電工 Optigateより最新の情報を更新しております。下記リンク先からご覧いただけます。
