ネットワークマスタ/ギガビットイーサネット(GigE)モジュール MT9090A/MU909060A

[メーカー] アンリツ

概要

特長

小型・軽量、簡単操作
ハンドヘルドタイプのギガビットイーサネット測定器



イーサネット回線は、アクセスネットワークのブロードバンド化、キャリアイーサネットサービスの拡大、モバイルバックホールのイーサネット化に伴い、年々増加しています。

また、ネットワークを利用したサービスの多様化により、ネットワークに求められる品質要求は非常に厳しくなっており、開通時の正確なパフォーマンス測定や、素早い障害解析が求められています。

MT9090A ネットワークマスタシリーズのギガビットイーサネットモジュールは、優れた操作性や試験の自動化でイーサネット回線開通試験時間を短縮するとともに、ハンドヘルドタイプでありながら多様な測定機能を併せ持つため、作業者が毎日持ち歩くことで、障害発生時にもすぐに駆けつけて解析作業ができる、ギガビットイーサネット測定器です。

 ハンドヘルドタイプのギガビットイーサネット測定器

小型・軽量(約800g)

電気・光(SFP使用)のさまざまなインタフェース規格に対応

  • 10/100/1000BASE-T
  • 100BASE-FX/LX
  • 1000BASE-SX/LX/ZX

多段VLAN(Q-in-Q)、MPLS、IPv4、IPv6に対応

開通試験での正確なパフォーマンス測定と開通時間短縮を実現

  • テストオートメータにより、複数測定を自動実行、結果を自動保存
  • テスト結果を合否判定、グラフィカルメータで画面表示、CSV、PDFレポートを出力可能
  • ITU-T Y.1564対応
  • 回線開通に最適化されたテスト手法、ITU-T Y.1564に対応
  • Ping、Traceroute、RFC2544準拠テスト、Ramp状データ発生など、さまざまな測定に対応
  • サービス断時間測定で、VoIP、IPTVなどリアルタイム性の必要なデータを試験
  • FTP/HTTPダウンロード測定により、実使用におけるパフォーマンスを確認
  • リモートGUIにより、ネットワークセンタから遠隔地の測定器を直接操作
  • 2ポート同時測定により、多ポート回線開通試験時間を短縮
  • 電気UTP/STPケーブル測定、光パワー測定、光ファイバ端面チェックなど、物理層試験機能も装備

回線の保守、障害解析に威力を発揮

  • 2ポートを使用して、インバンドスルー測定が可能

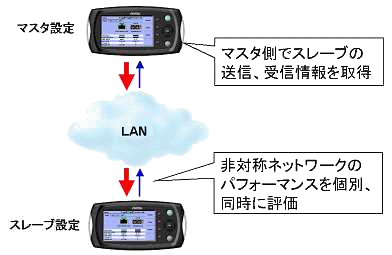

  • 上り方向、下り方向のパフォーマンスを個別、または同時に測定
  • フロー別拡張統計情報で、キャプチャを行わずにエラーストリーム特定、ネットワーク攻撃、占有ユーザ特定などが可能



 優れた操作性と高い可搬性で作業効率向上をサポート

ネットワークマスタギガビットイーサネットモジュールは、シンプルな画面構成を持つだけでなく、テストオートメータ機能による自動化試験機能に対応するため、複雑な試験環境も容易に構築できます。

このため、作業者にかかる負荷が軽減でき、現場での作業効率向上が図れます。また、小型・軽量のハンドヘルドタイプ筐体で可搬性にも優れています。



 イーサネット回線開通試験の効率化に貢献

ネットワークマスタギガビットイーサネットモジュールは、回線品質測定に適したさまざまなアプリケーションを有しており、回線導通試験、QoS検証などに威力を発揮します。試験構成は、リフレクタモードの使用や、ネットワーク側でループバックすることによるシングルエンド試験のほか、2台のネットワークマスタギガビットイーサネットモジュールを使用したエンドツーエンド試験、1台で2つのポートを使用した2ポート試験(スイッチルータテスト)に対応します。


テストオートメータ機能:必要な試験をボタンひとつで表示!

MT9090Aは、複数試験を簡単に設定、自動実行できるテストオートメータ機能を搭載。現場での作業効率をアップします。また、合否判定表示やグラフ表示など、結果をわかりやすく表示できます。

【テストオートメーター】


【ステータス】


【バースト1】


【ケーブルテスト1】




製品イメージ


仕様

1)メインフレーム
形名・記号 品名
MT 9090 A メインフレーム
  -標準添付品-
G 0203 A ACアダプタ
G 0202 A NiMHバッテリーパック
Z 1023 A ストラップ
B 0601 B スタンダードソフトケース
B 0663A*1 プロテクター

*1:型掛けベルトが付き、首から下げて操作ができます。

2)モジュール
形名・記号 品名
MU 909060 A1 ギガビットイーサネットモジュール(RJ45ポート×1、SFPポート×1)
MU 909060 A2 ギガビットイーサネットモジュール(RJ45ポート×2)
MU 909060 A3 ギガビットイーサネットモジュール(SFPポート×2)
  -標準添付品-
W 3173 AW ギガビットイーサネットテスタークイックスタートガイド
Z 1234A ネットワークマスターギガビットイーサネットテスターCD
3)光モジュール
MU909060A1/A3には含まれません。
弊社提供のSFP以外での動作保証は致しかねます。
形名・記号 品名
G 0240A 1000 BASE-SX SFP、850nm、マルチモード、LCコネクタ

G 0241A

1000 BASE-LX SFP、1310nm、シングルモード、LCコネクタ
G 0242A 1000 BASE-ZX SFP、1550nm、シングルモード、LCコネクタ
G 0243A 100 BASE-FX SFP、1310nm、マルチモード、LCコネクタ
G 0244A 100 BASE-LX SFP、1310nm、シングルモード、LCコネクタ
G 0246A 10 BASE-T/ 100 BASE-TX/ 1000 BASE-T SFP、RJ45コネクタ
4)ソフトウェアオプション
モジュールの工場出荷時のみ搭載できます。
形名・記号 品名
MU 909060 A1-001 RFC2544テスト (MU909060 A1用)
MU 909060 A2-001 RFC2544テスト (MU909060 A2用)
MU 909060 A3-001 RFC2544テスト (MU909060 A3用)
MU 909060 A1-002 マルチストリーム(MU909060 A1用)
MU 909060 A2-002 マルチストリーム(MU909060 A2用)
MU 909060 A3-002 マルチストリーム(MU909060 A3用)
MU 909060 A1-003 多段VLAN(MU909060 A1用)
MU 909060 A2-003 多段VLAN(MU909060 A2用)
MU 909060 A3-003 多段VLAN(MU909060 A3用)
MU 909060 A1-004

MPLS(MU909060 A1用)

MU 909060 A2-004 MPLS(MU909060 A2用)
MU 909060 A3-004 MPLS(MU909060 A3用)
MU 909060 A1-005* リモートGUI(MU909060 A1用)
MU 909060 A2-005* リモートGUI(MU909060 A2用)
MU 909060 A3-005* リモートGUI(MU909060 A3用)
MU 909060 A1-006 フロー別拡張統計情報(MU909060 A1用)
MU 909060 A2-006 フロー別拡張統計情報(MU909060 A2用)
MU 909060 A3-006 フロー別拡張統計情報(MU909060 A3用)
MU 909060 A1-007 Y.1564テスト(MU909060 A1用)
MU 909060 A2-007 Y.1564テスト(MU909060 A2用)
MU 909060 A3-007 Y.1564テスト(MU909060 A3用)
5)応用部品
形名・記号 品名
Z 1580 A*3 プロテクター&ソフトケース

B 0600 B

ハードケース
B 0602 A デラックスソフトケース
J 1402 A カープラグコード
W 3166 AW 取扱説明書(印刷版)
J 1480A*4 USB-Ethernet Converter

*2:J1480Aが別途必要
*3:プロテクター(B0663A)と、スタンダードソフトケース(B0601B)がセットになっています。プロテクターには肩掛けベルトが付きます。
*4:MU909060 Ax-y05が別途必要
本体、モジュールの新規購入時につく1年間の保証期間を2年/3年に延長するサービスです。
新規購入時から別途購入が必要です。(途中契約、途中更新、および複数年の組み合わせ購入はできません。)

形名・記号 品名
MT 9090 A-ES210 2年保証延長サービス(MT9090 A用)
MT 9090 A-ES310

3年保証延長サービス(MT9090 A用)

MU 909060 A1-ES210 2年保証延長サービス(MU909060 A1用)
MU 909060 A2-ES210 2年保証延長サービス(MU909060 A2用)
MU 909060 A3-ES210 2年保証延長サービス(MU909060 A3用)
MU 909060 A1-ES310 3年保証延長サービス(MU909060 A1用)
MU 909060 A2-ES310 3年保証延長サービス(MU909060 A2用)
MU 909060 A3-ES310 3年保証延長サービス(MU909060 A3用)
工場出荷後のモジュールに追加可能なオプションです。お客様ご自身でインストールできます。
形名・記号 品名
MU909060A1-301 RFC2544テスト (MU 909060 A1用)
MU909060A2-301 RFC2544テスト (MU 909060 A2用)
MU909060A3-301 RFC2544テスト (MU 909060 A3用)
MU909060A1-302 マルチストリーム (MU909060 A1用)
MU909060A2-302 マルチストリーム (MU909060 A2用)
MU909060A3-302 マルチストリーム (MU909060 A3用)
MU909060A1-303 多段VLAN (MU909060 A1用)
MU909060A2-303 多段VLAN (MU909060 A2用)
MU909060A3-303 多段VLAN (MU909060 A3用)
MU909060A1-304 MPLS (MU909060 A1用)
MU909060A2-304 MPLS (MU909060 A2用)
MU909060A3-304 MPLS (MU909060 A3用)
MU909060A1-305*2 リモートGUI (MU909060 A1用)
MU909060A2-305*2 リモートGUI (MU909060 A2用)
MU909060A3-305*2 リモートGUI (MU909060 A3用)
MU909060A1-306 フロー別拡張統計情報 (MU909060 A1用)
MU909060A2-306 フロー別拡張統計情報 (MU909060 A2用)
MU909060A3-306 フロー別拡張統計情報 (MU909060 A3用)
MU909060A1-307 Y.1564テスト (MU909060 A1用)
MU909060A2-307 Y.1564テスト (MU909060 A2用)
MU909060A3-307 Y.1564テスト (MU909060 A3用)
