OTDR(アクセスマスタ) MT9090



ネットワークマスタシリーズは、モジュールを交換することで、現場の状況に応じた保守が可能な測定器です。MU909014/15 ファイバメンテナンステスタモジュール（別称 μOTDRモジュール）は、光ファイバケーブルの故障探索を目的としたモジュールです。初心者でも簡単に操作でき、故障箇所を特定できます。

特長

• 小型・軽量（700g）、乾電池も使える、ポケットに入る、高い性能を有したファイバテスタ
• ファイバ試験の初心者でも簡単に扱える「Fiber Visualizer」モードを装備
• 最大64分岐のPONネットワーク、100km以上の光ファイバも測定可能な性能
• 映像配信とデータ通信の光パワーをそれぞれ弁別して測定できるPONパワーメータ搭載モデルもラインナップ
• Wi-Fi、Bluetooth 、Ethernet通信によるリモートGUI・ファイル共有機能を装備＊（Bluetoothはファイルの共有機能のみ）
• 最短0.8mのデッドゾーン。短距離ファイバを高分解能で解析
• 立ち上げ時間15秒。現場ですぐに測定を開始可能
• 小型でも大きな画面（4.3インチLCD）で情報を表示
• 光コネクタのフェルール端面自動解析（OK/NG）が可能なファイバスコープ機能を搭載

FTTH光ケーブルの故障探索

FTTH加入者の増加に伴い、そのサービス品質を維持することが重要になっています。MU909014/15は、光パルス試験器（OTDR）、光パワーメータ、PONパワーメータ、光ロス測定機能、光源、可視光源を1台に搭載し、迅速に障害検出ができます。ユーザ宅からスプリッタ先の状況も観測できるため、今までのように両方向から測定する必要はありません。操作は非常に簡単で、光ファイバをMU909014/15に接続して、「Start」ボタンを押すだけです。今までのOTDRのような距離レンジ設定やパルス幅の設定も必要ありません。さらに、OTDR測定の初心者を対象とした“Fiber Visualizer”機能を搭載しています。

さらに、OTDR測定の初心者を対象とした“Fiber Visualizer”機能を搭載しています。

＊： 選択したモジュールによって、搭載される機能が異なります。詳しくは、オーダリングインフォメーションを参照してください。



FTTH-PONインサービスメンテナンス

1本のファイバを光カプラで複数のユーザへ分岐し、通信帯域をシェアするPONサービスは、FTTHを低コストで実現できます。一方で、PONサービスでは光ドロップケーブルで障害が発生した場合、ほかの分岐ユーザのサービスに影響がないようなトラブルシューティングが必要になります。一般的には、通信波長とは異なる保守波長（Uバンド、1625nm～1675nm）でのOTDR試験が知られています。ただし、通信サービスに影響を与えないようにするため、光ファイバ線路には阻止フィルタやWDMカプラを挿入し、OLTおよびONUに保守波長の光が入らないようにします。サービスへの影響を最小限に押さえながら、OTDRでの測定を実施できます。＊

＊： 実際の作業においては、1650nmの光が通信に影響を与えないことをお客様のシステムにおいて確認した後にご使用ください。アンリツ株式会社が、1650nmの光が通信に影響を与えないことを保障するものではありません。

波長弁別パワーメータ（PONパワーメータ：1490nm/1550nm）機能

一般にPONの通信方式では1310nm、1490nm、1550nmの3波長が用いられます。このうち、1490nm（データ）と1550nm（映像）信号は1本の光ファイバーを通して加入者宅に送られます。通常の光パワーメータを使った測定では、それぞれの波長の光レベルを分離できないため、障害解析が困難です。

PONパワーメータ機能では、受光した1490nmと1550nmの2つの信号を測定器内部で弁別して結果を表示します。しきい値や基準値を設定することにより、OK/NG判定ができます。

光ロス測定機能

光源機能とパワーメータ機能を組み合わせて、光損失測定機能として使用できます。光ファイバを折り返して接続し、1台で1310nmと1550nmの損失測定ができます。CW信号のほか、変調信号（270Hz、1kHz、2kHz）の設定もできます。しきい値や基準値を設定することにより、OK/NG判定ができます。

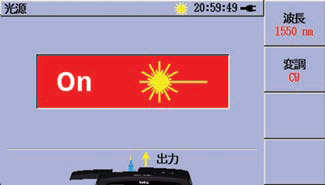

光源機能

対向側に心線対照器や光パワーメータを使用することで、心線対照や損失測定用の光源として使用できます。OTDRに搭載された波長を同一ポートで使用できるため、心線対照、損失測定、OTDR測定といった一連の作業をファイバの繋ぎ替えなしに測定できます。CW信号のほか、変調信号（270Hz、1kHz、2kHz）の設定もできます。

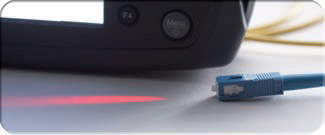

可視光源機能

目視による光ファイバの心線対照や障害位置の確認に使用します。

＊： PONパワーメータ、パワーメータ、光ロス測定、可視光源、光源の各機能は、選択されたモジュールにより、搭載メニューが異なります。詳しくは、オーダリングインフォメーションを参照してください。

＊： 可視光源機能は、OTDRもしくはパワーメータのメニュー内において操作できます。

＊：選択されたモジュールにより、画面のデザインが一部異なります。

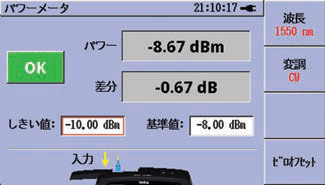

パワーメータ機能

障害発生時の通信光のレベルチェックなどに便利です。受光したトータルパワーの値から、障害判定や損失測定を実施できます。しきい値や基準値を設定することにより、OK/NG判定ができます。

可視光源機能

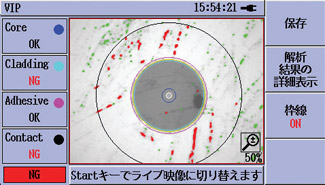

別売りのファイバスコープを接続すると、ファイバメンテナンステスタの画面上で、光ファイバコネクタ端面の汚れやキズの状態を自動解析（OK/NG診断）できます。PDFのレポート出力も可能です。

パネルレイアウト

簡単操作で光線路の障害位置探索

1. LCD
2. ファンクションキー
3. Startキー
4. 矢印キー、Setキー
5. Menu/電源キー
6. 可視光源ポート＊1

7.  OTDR測定ポート＊2

8. USBケーブル接続ポート（Type B）（PCに接続してファイル操作）
9. USBメモリ接続ポート（Type A）（測定データ出力）
10.  ACアダプタ接続ポート

＊1： 搭載できるモジュールに制限があります。詳しくは、オーダリングインフォメーションを参照してください。

＊2： モジュールによりポート数が異なります。詳しくは、オーダリングインフォメーションを参照してください。

MT9090A メインフレーム

寸法・質量	190mm(W)×96mm(H)×48mm(D)(7.5"×3.8”×1.9”)(モジュール含む、突起物含まず) <700g(モジュール、標準バッテリー含む)
ディスプレイ	4.3インチ TFTカラーLCD(480×272ピクセル、透過型)
インタフェース	USB1.1、タイプA×1(メモリ)、タイプB×1(USBメモリ)

ファイバメンテナンステスタ共通規格（MU909014A1/B1、MU909015B1、MU909014C/C6）

適合ファイバ	10μｍ/125μｍ　シングルモードファイバ(ITU-T G.652)
光コネクタ	UPC:FC、SC、DIN選択可能
距離レンジ	0.5、1、2.5、5、10、25、50、75、125、250㎞(IOR=1.500000)
パルス幅	5、10、20、50、100、200、500ns、1、2、5、10、20μs
リニアリティ	±0.05dB/dBまたは±0.1dBどちらかの大きい方
反射減衰量確度*1	±2dB
距離測定確度	±1ｍ±3×距離レンジ×10-5±マーカ分解能(IORによる不確かさは含まない)
記憶領域	内部メモリ:40MB(＜1,000トレース) 外部メモリ:(USBメモリ):<30,000トレース(1GBのメモリ使用時)
IOR設定	1.3000～1.7000(0.0001ステップ)
距離単位	km、ｍ、kft、ft、mi
その他機能	内蔵ダミーファイバ:10ｍ(非表示/表示切替可能) 接続チェック:口元コネクタの接続状態を確認 通信光チェック:被測定ファイバの通信光の有無を確認 リアルタイム掃引時間:<1秒(代表値) リモートGUI、ファイル共有(Wi-Fi、Ethernet) ファイル共有(Bluetooth) Fiber Visualizer機能 パスワードによるプロテクト機能
表示言語	日本語、英語、中国語(簡体字、繁体字)、韓国語、フランス語、ドイツ語、スペイン語(スペイン、中南米)、イタリア語、ポルトガル語、ロシア語、ポーランド語、フィンランド語、デンマーク語、スウェーデン語
電源	DC9V、ACアダプタ使用時:AC90V～AC264V、50Hz/60Hz
測定モード	全自動、マニュアル、リアルタイム、ファイバスコープ(外付けオプション)
オート測定機能	障害判定:障害と判定したイベントを距離順にテーブル形式で表示。任意にしきい値を設定することで合否判定可能
マニュアル測定機能	2点間損失、接続損失(LSA)、dB/㎞損失、dB/㎞損失(LSA)、反射減衰量
OTDRトレース保存形式	Telcordia universal(.SOR)issue2(SR-4731)
バッテリー	使用可能バッテリー:ニッケル水素(標準添付)、ニッケル水素(単三型)、アルカリ乾電池(単三型、短時間使用)*2 動作時間(標準添付バッテリー使用時):8時間(代表値)*3、Telcordia GR-196-CORE Issue2、September2010 充電時間:<4時間(代表値)*4
EMC	EN61326-1、EN61000-3-2

MU909014A1/B1、MU909015B1 ファイバメンテナンステスタモジュール（スタンダード/インサービスモデル）

形名		MU909015B1-056	MU909014B1-056	MU909014A1-054
中心波長*5		1310/1550±20nm*6	1310/1550±20nm*6	1650±15nm
ダイナミックレンジ *7、*8	パルス幅:20μs	37dB/36dB	32.5dB/31dB	32.5dB *9、*10
	パルス幅:500ns	28dB/26dB	24.5dB/23dB	24dB*9、*10
デッドゾーン*11(IOR=1.500000)		フレネル反射:≦1ｍ、後方散乱光:≦5ｍ
サンプリングポイント数*12		＜125,001pts(標準:<6,251pts、高密度:<25,001pts、超高密度:<125,001pts))
サンプリング分解能		5cm(最小)
測定モード		OTDR(全自動、マニュアル、リアルタイム)、パワーメータ、可視光源、【ファイバスコープ(外付けオプション)】
パワーメータ(MU909014B1/15B1)		校正波長:1310nm、1490nm、1550nm 測定範囲:-50～-5dBm 測定確度:±0.5dB(-20dBm時、CW)		-
可視光源機能		コネクタ:2.5mmユニバーサル 波長:650±15nm(CW、+25℃) 出力パワー：0±3dBm(CW、+25℃) 連続光:CW、1Hz
環境条件		動作温度/湿度:-5～+40℃、<80%(結露しないこと) 保管温度/湿度:-20～+60℃、<80%(結露しないこと) 振動:MIL-T-28800 E Class 3、防塵/防滴:IP51
レーザ安全*13		IEC Pub 60825-1:2007Class1、IEC Pub 60825-1:2007 Class 1M、 IEC Pub 60825-1:2007Class3R(可視光源)、21CFR1040.10

MU909014C/C6 ファイバメンテナンステスタモジュール（エンハンスドモデル）

形名		MU909014C/C6-058
中心波長*5		1310/1550±20nm*6 1650±15nm
ダイナミックレンジ *7、*8	パルス幅:20μs	32.5dB/31dB/32.5dB*9、*10
	パルス幅:500ns	24.5dB/23dB/24dB*9、*10
デッドゾーン*11(IOR=1.500000)		フレネル反射:≦0.8ｍ(代表値) 後方散乱光:≦4.0ｍ(1310nm、代表値)、≦4.5ｍ(1550/1650nm、代表値)
サンプリングポイント数*12		＜250,001pts(標準:<7,501pts、高密度:<20,001pts、超高密度:<250,001pts))
サンプリング分解能		2cm(最小)
測定モード		OTDR(全自動、マニュアル、リアルタイム)、パワーメータ、可視光源、【ファイバスコープ(外付けオプション)】 【PONパワーメータ、光ロス測定、光源(MU909014C6)】
パワーメータ		"パワーメータ"の規格を参照してください
PONパワーメータ(MU909014C6)		"PONパワーメータ"の規格を参照してください
光源(MU909014C6)		"光源"の規格を参照してください
光ロス測定(MU909014C6)		"光ロス測定"の規格を参照してください
環境条件		動作温度/湿度:-10～+50℃、<95%(結露しないこと) 保管温度/湿度:-30～+70℃、<95%(結露しないこと) 振動:MIL-T-28800 E Class 3、防塵/防滴:IP51
レーザ安全*13		IEC Pub 60825-1:2007Class1M、21CFR1040.10

＊1： 設計保証。距離レンジ：25km、パルス幅：2 μs、20kmファイバの解放端測定時、BSC：–78.5（1310nm）、–81.5（1550nm）、–82.5（1650nm）

＊2： 規格は標準バッテリーの使用条件下にて保証

＊3： バックライト暗、掃引停止、+25 ℃

＊4： 代表値、+10～+30 ℃、電源Off時

＊5： +25°C、1μs、バッテリー充電中を除く

＊6： 代表値、保証値は±25nm

＊7： 代表値、距離レンジ：125km、平均化時間：180秒、SNR=1、+25 ℃、バッテリー充電中は除く、保証値は上記から1dB減じた値

＊8： ダイナミックレンジ（片道後方散乱光）、SNR=1：口元後方散乱光との差

＊9：1490nm/1550nmカットフィルタ内蔵

＊10：背景光あり、1310nm/1550nm、–20dBm（CW）

＊11： 反射減衰量45dB、+25ºC

　　　 フレネル：パルス幅=5ns、フレネル尖頭値より1.5dB下がったところ

　　　 後方散乱光：パルス幅=5ns、デビエイション±0.5dB

＊12：「高密度」と「超高密度」は、距離レンジによって選択できない場合があります。

＊13： レーザ製品の安全対策

本製品は、光安全標準であるIEC60825-1および21CFR1040.10に適合し、下記ラベルが製品に貼られています
