H-PCF 光パワーテスタセット CAT-7200

[メーカー］住友電工

レンタル可能製品

※レンタル製品は CAT-2700相当品となります。

概要　仕様

概要

特長

適用光コネクタタイプ

DL-72（住友電工）

CAT-2700（光パワーテスタ）構成品

本体:MODEL-205×1台
光源ユニット:310-085LS×1個
コネクタアダプタ:180-HDL×2個
コネクタアダプタ:180-SC×2個　
小型単頭プラグ:　　-　　×1個
単三乾電池:　　-　　×4個
携帯用ハードケース:　　-　　×1個
ACアダプタ:DP-1005×1個　　
取扱説明書×1部

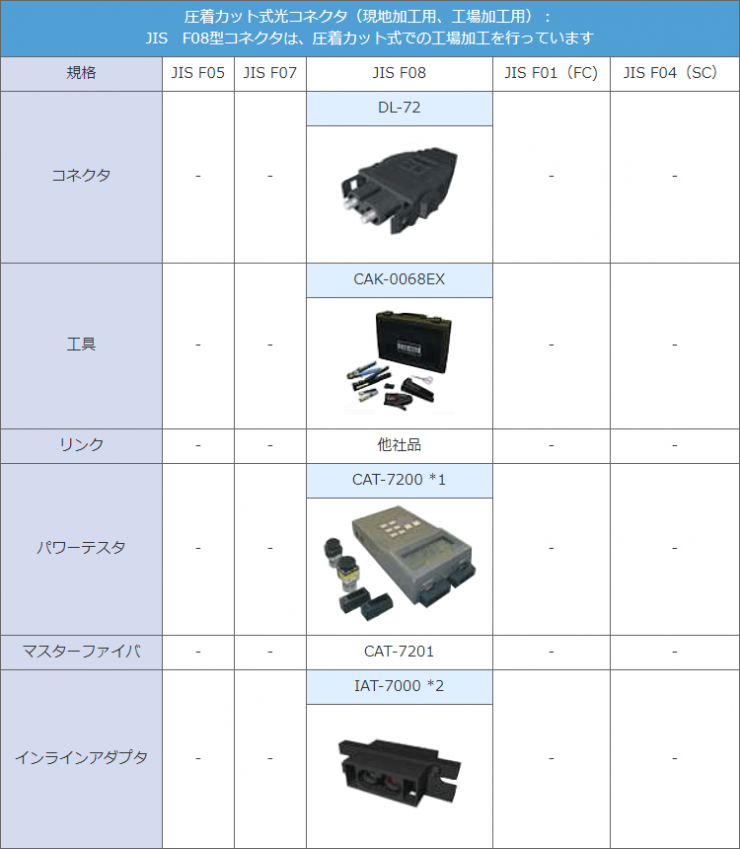

H-PCFコネクタと工具

CAT-7200　住友電工　H-PCF　コネクタ　DL-72

*1：敷設後のケ-ブルの測定には、パワーテスタセットは2台必要です。
*2：インラインアダプタを挿入すると、伝送距離が短くなります。

仕様

H-PCF 光パワーテストセット　CAT-7200　仕様 (一般仕様)
測定機能	絶対値測定 (W、dMm) / 相対値測定 (dB、REL)
A / D変換	ドリフト補償型積分方式
測定周期	約3回 / 秒
表示	31 / 2桁 LCD表示
アナログ出力	W表示をDC電圧で出力DC 1mV / カウント (/br) 適合プラグ：小型短頭プラグ
使用温度	0 ~ 40℃ (80%RH以下、結露無きこと)
電源	AC100V (ACアダプタ使用) (/br) 単三電池 (UM-3)×4または別売りACアダプタ
電池寿命	約40時間 (マンガン電池　光源OFF時)
バッテリーアラーム	電池電圧が動作電圧以下でBTマークが点灯
寸法	90 (W) × 160 (H) × 40 (D)mm　本体部
重量	約430g (電池含む)

H-PCF 光パワーテストセット　CAT-7200　仕様 (光パワーテスタ本体)
適用ファイバ	H-PCF (200 / 230μm)
波長範囲	480nm ~ 1050nm
校正波長	655nm、810nm、850nm、880nm
受光素子	Siフォトダイオード (受光径：φ8mm)
受光形式	光コネクタ付ファイバ入力
測定範囲	-60 ~ +10dBm (1nW ~ 10mW)、7レンジ
確度	±10% (810nm、-20dBmオフセット校正後)
分解能	0.1dB (dBm、dB表示時)
